어떤 공정, 어떤 매체, 어떤 부품에 사용되는가? Halocarbon 제품이 실제로
쓰이는 대표 응용 분야를 정리했습니다.
APPLICATION MAP
Eighteen primary applications
Oxygen service
강산화성 매체와 접촉하는 부품의 윤활·실링. 1950년대부터 산소 제조 플랜트의 컴프레서와 LOX 펌프에 사용돼 왔습니다. 산소-아세틸렌 용접기, 제강로 산소 랜스, 잠수·소방용 호흡장비에도 적용됩니다.
인화점으로 판정하지 마십시오. 인화점은 공기 중에서 측정하는 값이라 산소 분위기의 안전을 보증하지 않습니다. 공기 중에서 붙지 않는 기름도 고압·고순도 산소 안에서는 작은 충격 불꽃 하나에 발화할 수 있습니다. 산소 계통은 인화점이 아니라 산소 적합성으로 판정해야 합니다.
그리고 유체를 바꾸는 것만으로는 절반입니다. 불소계 유체로 교체하는 것은 앞으로 들어갈 기름을 바꾸는 일이고, 계통에 이미 남아 있는 탄화수소 잔류물은 그대로 남습니다. 산소·액체산소(LOX) 서비스에 투입되는 부품에는 전용 세정 절차가 함께 필요하며, 제조사는 이 절차를 공급자와 협의할 사항으로 명시하고 있습니다.
염소·수산화나트륨 등 강부식 매체 환경의 펌프·씰·밸브 윤활. 펄프·제지 표백 공정의 염소산나트륨 펌프유로도 쓰입니다.
MRO 2505/2510PCTFE
Mechanical seal barrier fluids
이중·탠덤 씰 계통의 배리어 및 버퍼 유체. 통상의 글리콜·알코올·광유·실리콘계 배리어 유체와 달리 불연·불활성이라 공정 유체와 반응하지 않습니다. API 682 Plan 52 · 53A/B/C · 54 대응.
MSHV04 / MSHV06MSXTAPI 682
Metalworking
고융점 금속·고온 합금 전용 InfinX MWF 라인이 있습니다. 탄탈럼·니오븀·몰리브덴·텅스텐·TZM과 니켈계 합금 가공용으로, 미국 항공 부품사의 Inconel 718 양산 조건 평가에서 표면조도(Ra) 35% 개선, 공구 수명 71% 연장, 가공 효율 42% 향상이 확인됐습니다(제조사 2026년 자료, 차선 대체유 대비 정규화). 스크랩·재작업·공구 소모·가공시간 절감을 합쳐 연간 약 $50,000의 운영비 절감으로 추정됐습니다. 수용성 절삭유와 달리 살생균제가 필요 없고 가공 후 아세톤·알코올로 세척됩니다.

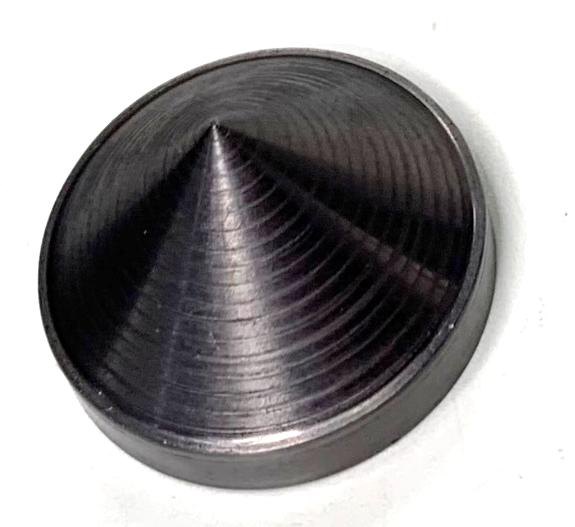

탄탈럼 선삭(위)·니오븀 밀링(아래) 시편 — 기존유 대비 Halocarbon MWF의 표면 상태. 제조사 2026년 자료. ※ 위 Inconel 718 수치는 별도 양산 평가 결과입니다.
InfinX MWFTi · Inconel공구수명 +71%Ta · Nb · Mo · W
Instrument fill fluids
액체봉입 계기의 충전유. 산소·염소·불소·질산·과산화수소 환경에서는 통상의 글리세린이나 실리콘 충전유를 쓸 수 없습니다. 제조사는 4.2와 6.3 그레이드를 이 용도로 명시합니다.
Halocarbon 4.2Halocarbon 6.3저압축성

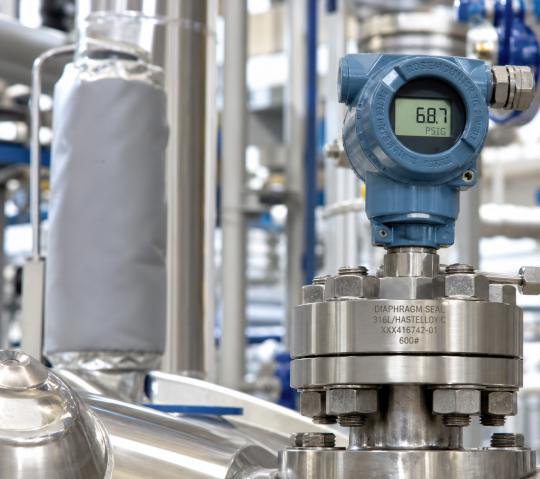

다이어프램 씰 · 충전유 — 제조사 2026년 자료
Hydraulic fluids
비인화성 유압유. 저압축성(시컨트 체적탄성률 159,000~231,000 psi)과 불연성을 동시에 요구하는 계통에 씁니다. 미 공군 시험에서 927 °C 적열 매니폴드에 분사해도 발화하지 않았습니다.
불연저압축성USAF 시험
Thread sealant & anti-galling
나사부의 갈링(소부) 방지와 실링. 스테인리스·니켈합금처럼 동종 금속끼리 체결할 때 발생하는 냉간용착을 막습니다. ※ 알루미늄·마그네슘 나사 체결에는 사용 전 확인이 필요합니다 — 아래 안전 항목 참조.
MT-3I25-5S갈링 방지
Index matching / optical
굴절률 약 1.38~1.42로 실리카에 근접해 광섬유 접속부·계면의 프레넬 반사를 억제합니다. 여러 파장 영역에서 투명합니다.
1000N (n20D 1.415)광섬유광학 결합
Vapor phase soldering
균일한 열 프로파일로 민감 부품 손상을 최소화하는 기상납땜용 유체. Galden HT270 대응 그레이드로 27번 오일이 쓰입니다.
Halocarbon 27Galden HT270 대응
Pumps & vacuum
산소·반응성 가스·고진공 환경의 펌프 유체. 특히 염소로 알루미늄을 식각할 때 생성되는 염화알루미늄(AlCl₃)은 퍼플루오로폴리에테르 오일을 분해하는데, HaloVac 라인은 이 조건을 견딥니다.
HaloVac®AlCl₃ 내성플라즈마 식각
Valves
산소·염소·수소 등 위험 매체 밸브의 윤활과 시트 보호. 과산화수소 서비스 밸브, 수영장 약품 설비, 황화수소 서비스에 사용됩니다.
밸브 그리스O₂ 호환
Waxes — potting & sealing
점도가 오일 범위를 넘어선 고분자로, 상온에서 백색 고체이며 가열하면 녹습니다. 전자 부품의 포팅·실링 왁스와 전기 절연에 사용됩니다. 적점 57 / 110 / 132 °C의 세 등급이 있습니다.
Wax 600 / 1200 / 1500절연 포팅
Halocarbon 왁스 — 제조사 2026년 자료
Low-temperature baths
계기 교정용 항온조 유체. 유동점 -129 °C로 저온에서도 펌핑이 되고 물과 섞이지 않아 생성된 얼음이 오일 위에 떠서 제거가 쉽습니다.
Halocarbon 0.8-129 °C
Laboratory apparatus
실험실 유리기구의 스톱콕·구스조인트 윤활 및 밀봉. 다른 합성 윤활제와 달리 일반 유기용제로 유리·세라믹·금속에서 쉽게 제거됩니다.
EPDM · Viton · Kalrez · PTFE · 폴리이미드 · 네오프렌 · 우레탄 등 대부분의 내용제성 엘라스토머·플라스틱과 호환됩니다. ※ 다만 용해·약화되는 재질이 따로 있습니다 — 아래 안전 항목 참조.
재질 호환표함침제
General lubrication
일반 산업 설비의 고성능 윤활. 오일은 0.8부터 1000N까지 12개 점도 그레이드, 그리스는 NLGI 1부터 4까지 경도별로 구성돼 있습니다.
오일 12 그레이드그리스 NLGI 1~4
THREAD SEALANT
테프론 테이프 대신 그리스를 쓰는 경우
현장에서는 나사부에 PTFE 테이프를 감는 것이 관행입니다.
테이프가 나쁜 것이 아니라, 테이프가 못 하는 일이 따로 있습니다. 그 경계를 정직하게 정리했습니다.
① 성능 — 테이프가 못 하는 일
갈링(소부) 방지. 스테인리스나 니켈합금처럼 같은 계열 금속끼리 체결하면
표면 산화막이 벗겨지며 냉간용착이 일어나 분해가 불가능해집니다. 테이프는 마찰을 일부 줄일 뿐
나사산 측면의 금속 접촉을 계속 덮어주지 못합니다. 제조사가 이 용도를 제품 설명에 명시합니다.
파편이 생기지 않음. 테이프는 조립 중 찢어져 조각이 계통 안으로 들어갑니다.
산소 서비스·고순도 공정·진공 계통에서 이물은 그 자체로 문제이며,
산소 계통에서는 발화 인자가 됩니다.
미세 누설을 계속 잡아줌. 경화하지 않고 반유동 상태를 유지하기 때문에
나사산 사이의 미세한 틈을 지속적으로 메웁니다. 진동이나 열팽창으로 틈이 벌어져도
따라 들어가 채웁니다. 단, 나사산이 손상된 실제 누설을 대신 막아주지는 않습니다.
재현 가능한 체결. 테이프는 감은 횟수와 장력에 따라 마찰계수가 달라져
같은 토크로 조여도 축력이 들쭉날쭉합니다. 그리스는 마찰계수가 일정합니다.
② 작업 — 현장에서 체감되는 차이
작업 속도. 바르면 끝입니다. 테이프처럼 나사 방향을 확인하고 겹치는 횟수를 맞춰
감을 필요가 없습니다. 체결 개소가 많은 설비일수록 차이가 커집니다.
재체결 시 재작업 불필요. 테이프는 풀 때마다 완전히 제거하고 새로 감아야 하며
잔재가 남습니다. 그리스는 닦고 덧바르면 됩니다. 정기 정비로 자주 여닫는
밸브·계장·진공 배관에서 특히 유리합니다.
경화되지 않음. 테이프는 오래 체결된 상태에서 압착·고착되어
해체할 때 나사산에 눌어붙고 함께 찢어집니다. 그리스는 시간이 지나도
경화하지 않아 해체가 쉽습니다.
진공 계통. 테이프의 나선 경로와 파편은 가상누설의 원인이 됩니다.
25-5S는 이 제품군에서 증기압이 가장 낮은 그리스입니다.
③ 테이프가 더 나은 조건 — 숨기지 않습니다
온도. PTFE 테이프의 사용 온도 범위가 더 넓습니다.
MT-3I와 25-5S의 상한은 175 °C입니다. 그보다 높은 온도라면 테이프 쪽이 맞습니다.
화학 내성. PTFE 테이프도 화학적으로 매우 안정합니다.
이 항목에서 그리스가 우월하다고 말하지 않습니다.
비용. 테이프가 훨씬 쌉니다. 갈링이나 이물 문제가 없고 자주 열지 않는
일반 배관이라면 굳이 바꿀 이유가 없습니다.
알루미늄·마그네슘 나사. 제조사는 큰 전단력이 걸리는 나사 체결 조건에서
알루미늄·마그네슘과 반응할 수 있다고 명시합니다. 이 경우 사용 전 확인이 필요합니다 —
아래 안전 항목을 보십시오.
정리하면 — 갈링이 나거나, 파편이 문제가 되거나,
자주 해체하는 나사부라면 그리스입니다. 그 외 일반 배관은 테이프로 충분합니다.
SAFETY & LIMITS
쓰면 안 되는 곳
제조사가 명시한 비상용 및 주의 조건입니다. 검토 단계에서 미리 확인해 주십시오.
접촉 금지
나트륨·칼륨 금속, 아민 및 아민계 첨가제(산화방지제 등), 액체 불소, 삼불화브롬.
암모니아(NH₃)·수산화나트륨·수산화칼륨은 반대로 호환 목록에 있습니다.
기체 불소(F₂)도 호환입니다 — 액체와 기체를 구분해 주십시오.
조건부 — 사전 확인
알루미늄·마그네슘 및 그 합금은 큰 전단력이 걸리는 마찰 접촉(나사 체결 등)에서
반응할 수 있습니다. 국소적·비전파성이며 항상 일어나지는 않지만, 해당 용도는 사용자 시험을 전제로 합니다.
구리 및 일부 구리합금은 49 °C 초과에서 변색됩니다.
177 °C를 넘는 금속 접촉은 사전 시험이 필요합니다.
온도 한계
권장 최고사용온도는 장기 204 °C, 단기 260 °C입니다. 150 °C 초과 용도는 사전 평가가 필요합니다.
304 °C에서 열분해가 시작되고 327 °C를 넘으면 급속히 분해됩니다.
방청제 포함 그레이드(S·I)는 별도 확인이 필요합니다.
약 121 °C를 넘으면 방청제가 분해되어 방청 기능을 잃고 변색됩니다. 방청이 필요한 용도라면 그 온도 이하로 운용해야 합니다. (오일 자체의 사용 온도 상한까지 제한되는지는 제조사 자료 간 기재가 달라 확인 중입니다.)
용해·약화되는 재질
Buna-N(부타디엔/아크릴로니트릴), Buna-S(부타디엔/스티렌), 실리콘 고무, 천연고무,
PCTFE 자체 폴리머 및 공중합체, PVC.
세척 후 발청
이 오일로 윤활한 강재를 분해 세척하면 공기 중에서 녹이 슬 수 있습니다.
얇은 유막을 남기거나 방청 그레이드를 사용하십시오.
산소·LOX 전처리 / 수출통제
산소 및 액화산소(LOX) 서비스에 투입되는 부품은 특수 세정 절차가 필요하며, 산소 부화 가스와 그 밖의 산화제도 마찬가지입니다. 제조사는 이 절차를 공급자와 협의하도록 명시합니다 — 윤활 유체 선정과 세정 절차를 함께 검토해 주십시오.
핵·화학·생물무기 또는 미사일 관련 용도는 미국 수출관리 규정의 대상이므로 별도 협의가 필요합니다.
NOT LISTED?
Let's review your specific process together
특수한 공정 조건이나 예외적 매체라도, 본사 기술진과 연계해 적용 가능성을
함께 검토합니다. 샘플 평가와 시험 단계부터 지원합니다.
